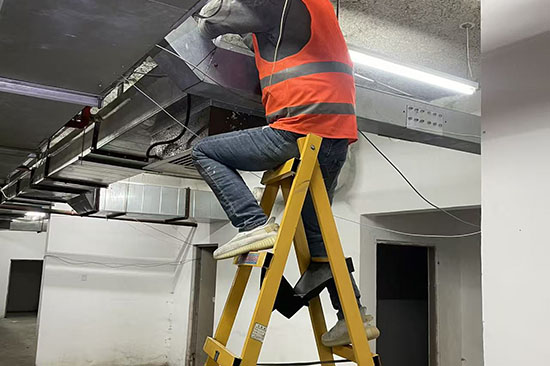

消防管道改造施工不規范？這份標準流程助你一次性通過驗收
消防管道改造是一項"隱蔽卻致命"的工程——施工不規范，驗收必然翻車。以下是基于 GB 50974-2014《消防給水及消火栓系統技術規范》、GB 50016《建筑設計防火規范》 等--標準整理的全流程指南，照著做，一次過審。
全流程總覽（六大階段）
1前期準備 → 舊管拆除 → 新管安裝 → 系統調試 → 驗收交付 → 長期維保2
一、前期準備階段（-容易被忽視，卻決定成?。?/h2>
| 事項 |
標準要求 |
常見坑 |
| 現場勘查 |
用內窺鏡檢測原管道銹蝕程度，銹蝕>30%需全換 |
憑肉眼判斷，漏換隱患管段 |
| 合規審批 |
向住建局提交《消防設計審查申請表》+改造圖紙+施工單位資質證書 |
圖紙未經建審就開工，驗收直接駁回 |
| 材料進場 |
涂塑鋼管/鍍鋅鋼管（壁厚≥3.0mm）、溝槽式卡箍（帶橡膠密封圈）、噴淋頭（CCCF認證）、減壓閥組（分區壓力≤0.5MPa） |
用低價劣質管材，耐壓耐腐不達標 |
| 技術交底 |
組織業主、設計、監理、施工四方圖紙會審，明確關鍵節點 |
設計與施工脫節，現場臨時改圖 |
紅線提醒：提供檢測用圖紙必須是經消防監督審核機構審核通過的圖紙，未經原審核單位同意擅自變更設計 = 驗收不合格。
二、舊管道拆除階段
規范操作：
| 步驟 |
規范要求 |
| 安全停水 |
關閉主閥門并掛牌警示，啟動備用排水泵抽空管網殘水 |
| 切割拆除 |
使用等離子切割機（無火花）分段拆除，嚴禁帶壓拆除 |
| 廢料處理 |
當日清運，避免堵塞通道 |
| 穿墻孔洞封堵 |
管道穿墻孔洞用防火泥封堵+防火板覆蓋，耐火極限≥2小時 |
| 防水保護 |
樓下住戶提前鋪設防水布，防范漏水滲透 |
新舊管接口防漏秘訣：舊管口打磨除銹 → 采用法蘭+橡膠墊片過渡連接。
三、新管道安裝階段（核心！80%的問題出在這里）
支架固定
| 項目 |
標準參數 |
| 立管承重支架 |
每層設1個，荷載≥1.5倍管道滿載重量 |
| 水平管支架間距 |
DN50管 ≤ 3.5m，DN100管 ≤ 4.5m |
| 立管管卡 |
距地面 1.5m～1.8m，管卡間距≤15m |
| 坡度要求 |
管道以 3‰坡度 坡向排水口/立管 |
| 防晃支架 |
管徑≥DN50時，每段至少1個；彎頭、三通處必須增設 |
| 支吊架與噴頭距離 |
＞300mm，與末端噴頭距離＜750mm |
管道連接（三種方式）
| 連接方式 |
適用管徑 |
關鍵要點 |
| 螺紋連接 |
＜DN100 |
機械套絲（兩粗一精），密封填料用白厚漆+麻絲，擰緊時不得將密封材料擠進管內 |
| 溝槽卡箍連接 |
≥DN100 |
橡膠圈無扭曲，螺栓對角緊固，扭矩≤30N·m；開孔用專用開孔機，嚴禁氣割開孔 |
| 法蘭連接 |
大口徑/特殊位置 |
石棉墊片對齊，螺栓外露螺紋≤2倍螺距 |
穿墻穿板
| 項目 |
規范要求 |
| 套管材質 |
鍍鋅鋼管或防火型塑料套管 |
| 套管頂部 |
高出裝飾地面 ≥50mm |
| 套管底部 |
與樓板底面相平 |
| 間隙填塞 |
不燃材料（巖棉、硅酸鋁纖維），填塞長度為管徑的3-5倍，-小≥100mm |
| 穿越人防墻 |
必須設置帶密閉翼環的剛性密閉套管，兩端伸出墻面＞100mm，雙道橡膠圈密封 |
| 穿越變形縫 |
采用波紋管+補償器，固定支架距變形縫≥500mm |
關鍵設備安裝
| 設備 |
安裝要求 |
| 屋頂增壓泵 |
雙電源切換≤30秒 |
| 水泵接合器 |
距消火栓 15-40米，地下式頂部進水口距井蓋底面≤400mm |
| 無線壓力傳感器 |
貼墻安裝，實時監測水壓 |
| 消火栓箱 |
栓口朝外，閥門中心距地面 1.1m，箱后內表面100mm |
| 噴淋頭 |
距墻面≤1.2m，安裝水平，廚房用90℃、一般區域72℃ |
四、系統調試階段（驗收前的"生死關"）
強度試壓（必須達標?。?/h3>
| 系統 |
試驗壓力 |
保壓時間 |
合格標準 |
| 消火栓管 |
工作壓力的 1.5倍（≥1.4MPa） |
30分鐘 |
無滲漏，壓力降≤0.05MPa |
| 噴淋管 |
1.6MPa |
24小時 |
壓降≤0.05MPa |
| 生活給水管 |
工作壓力1.5倍（≥0.6MPa） |
10分鐘 |
壓降≤0.05MPa，然后降至工作壓力不滲不漏 |
試壓用壓力表精度≥1.5級，量程1.6MPa；試壓介質用生活用水。
聯動測試
| 測試項 |
合格標準 |
| 觸發煙感報警 |
30秒內消防泵啟動 |
| 末端試水裝置 |
出水壓力≥0.05MPa |
| 水流指示器 |
信號反饋至消防主機，延遲≤5秒 |
| -不利點消火栓 |
水壓≥0.15MPa |
| 應急照明 |
持續 ≥90分鐘 |
彈墊效應防范：系統-高點設排氣閥，避免氣體"彈墊效應"損壞管道和水泵。
五、驗收交付階段（一次性通過的關鍵清單）
材料提交清單
| 序號 |
提交材料 |
| 1 |
CMA檢測報告 |
| 2 |
隱蔽工程影像（焊接、穿墻節點） |
| 3 |
管道試壓曲線圖 |
| 4 |
操作維護手冊（中英文版） |
| 5 |
管道沖洗記錄（出水渾濁度達標） |
| 6 |
閥門開閉試驗記錄 |
| 7 |
噴頭水流試驗記錄 |
現場核驗要點（抽查）
| 檢查項 |
合格標準 |
| 隨機拆除3處吊頂 |
噴頭安裝間距 ≤ 3.6m |
| 管道外壁 |
紅色或紅色環圈標志 |
| 閥門 |
啟閉靈活，標志清晰，位置正確 |
| 水泵接合器 |
距地面1.1m（±20mm），有分區標識 |
| 防火封堵 |
穿墻孔洞防火泥+防火板，耐火≥2h |
| 管道防腐 |
隱蔽部分刷防腐底漆2遍，外露部分調和漆面漆 |
六、高頻"翻車"問題速查表
| # |
常見問題 |
規范解法 |
| 1 |
管道連接漏水 |
溝槽卡箍橡膠圈無扭曲，螺栓對角緊固；法蘭墊片對齊 |
| 2 |
管道變形/應力集中 |
支架間距合規，坡度3‰，防晃支架到位 |
| 3 |
驗收水壓不足 |
排查Y型過濾器堵塞，檢查管網有無氣囊 |
| 4 |
防火保護不到位 |
防火涂料均勻涂刷，厚度檢測+附著力測試 |
| 5 |
施工擾民投訴 |
電鉆限時段（9:00-12:00, 14:00-18:00），加裝隔音圍擋 |
| 6 |
新舊管接口滲漏 |
舊管口打磨除銹 + 法蘭+橡膠墊片過渡 |
| 7 |
信號線路干擾 |
報警線路穿金屬管，不同電壓線路嚴禁同管 |
| 8 |
水泵未設備用泵 |
消防水泵組必須設備用泵，吸水管≥2條且獨立 |
| 9 |
穩壓泵壓力失控 |
設定自控壓力上下限，低限啟動、高限停止 |
| 10 |
探測器編碼錯誤 |
調試時逐一核對地址碼，煙感/溫感不混用 |
長期維保（別裝完就不管了）
| 頻率 |
維護內容 |
| 每月 |
水泵啟停測試 |
| 每季度 |
清理過濾器 |
| 每年 |
全面檢測，出具合規報告 |
| 智能升級 |
加裝物聯網監測模塊（滲漏自動報警），手機APP實時查看管網狀態 |
一句話總結
前期審批不偷懶、材料進場不省錢、支架間距不湊合、試壓數據不造假、隱蔽工程不漏拍——做到這五條，消防管道改造驗收一次過，不是夢。
建議收藏本文，施工時逐項對照執行。如涉及具體項目的特殊工況（如人防區域、超高層、寒冷地區防凍等），建議另行咨詢具有消防施工資質的專業單位。
