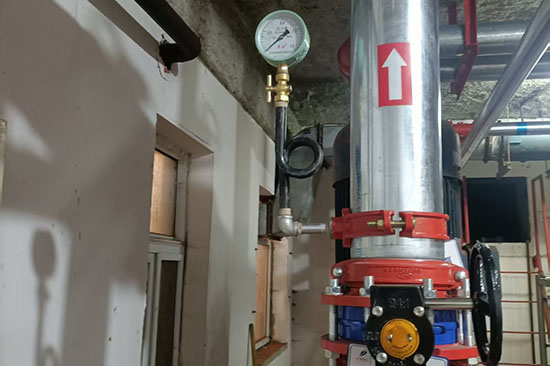

商場消防設施改造：噴淋與管道系統施工通用規范

一、適用規范體系

商場消防設施改造須嚴格遵循以下核心標準：

規范編號	規范名稱	適用范圍
GB50016	《建筑設計防火規范》	防火分區、疏散通道布局
GB50084	《自動噴水滅火系統設計規范》(2017版)	噴淋系統設計參數
GB50261	《自動噴水滅火系統施工及驗收規范》	施工工藝與驗收標準
GB50974	《消防給水及消火栓系統技術規范》	消防給水系統設計
GB50242	《建筑給水排水及采暖工程施工質量驗收規范》	管道安裝質量驗收
GB50235	《工業金屬管道工程施工規范》	管道施工技術要求
GB25201	《建筑消防設施維護管理規范》	設施維護管理要求

特別注意：北京等地區規定，商場內部裝修改造面積超5000㎡時，必須通過消防設計審查；所有消防產品須通過CCCF認證（中國消防產品合格評定中心認證）。

---

二、材料選擇與進場驗收

2.1 管材選擇

系統類型	推薦管材	特殊要求
噴淋系統	內外壁熱鍍鋅鋼管、涂塑鋼管（耐腐蝕等級≥C4）	報警閥后管路不得使用其他管材
消火栓系統	熱鍍鋅鋼管（DN≥100mm用溝槽連接）	—
地下潮濕環境	不銹鋼管或多層防腐處理鋼管	外壁環氧富鋅底漆+中間漆+聚氨酯面漆
廚房/高溫區	不銹鋼管道	防油污腐蝕

2.2 進場驗收要求

• 必須具備：出廠合格證、生產許可證、法定檢測單位檢測報告、CCCF認證證書

• 外觀檢查：鍍鋅層無脫落/銹蝕，表面無裂紋、縮孔、夾渣、折疊、重皮

• 尺寸檢查：鋼管壁厚偏差不超過±0.1mm

• 噴頭抽檢：每批抽查1%且不少于5只做密封試驗，試驗壓力3MPa，持續≥3min；1只不合格加倍抽查，仍有不合格則該批嚴禁使用

• 報警閥逐個試驗：滲漏試驗，壓力為2倍額定工作壓力，持續5min無滲漏為合格

---

三、管道安裝通用規范

3.1 連接方式

管徑范圍	連接方式	禁止事項
DN≤100mm	螺紋連接	轉彎處不得用補心，一律用同心變徑管
DN＞100mm	溝槽連接/法蘭連接	不可減小管道橫斷面積
焊接連接	適用于無縫鋼管	管徑差＞50mm須用大小頭

螺紋連接細則：

• 三通至多用1個補心，四通至多用2個補心

• 密封填料（聚四氟乙烯帶）均勻附在螺紋部分

• 擰緊后不得將密封材料擠入管內，外部清理干凈

焊接連接細則：

• 焊縫連續均勻，無裂紋、氣孔、夾渣、咬邊、凹陷

• 重要部位需做100%超聲波探傷

• 焊后清除焊渣，做好防腐處理

3.2 管道坡度（強制要求）

管道類型	-小坡度	坡向
濕式系統干管	≥0.002	排水管/輔助排水管
配水管、配水支管	≥0.004	排水管
預作用系統	≥0.003	-低點設電伴熱
充氣系統和分支管	≥0.004	—

噴頭數量≤5個時在管道低凹處加設堵頭；＞5個時裝設帶閥門的排水管。

3.3 支架與防晃支架

支吊架間距要求：

管徑	-大間距
DN25	3.0
DN50	3.5
DN100	4.5

防晃支架強制要求：

• 管徑≥50mm的配水干管/配水管至少設1個防晃支架

• 管道過長或改變方向時必須增設

• 支管長度＞8m時設防晃支架

• 立管需設兩個方向的防晃固定支架

• 防晃支架須能承受管道、零件、閥門及管內水總重量和50%水平方向推動力而不損壞或永久變形

吊架與噴頭距離：

• 距噴頭≥300mm（圓鋼吊架可小至70mm）

• 距末端噴頭≤750mm

• 相鄰噴頭間距≤3.6m時可設1個；＜1.8m可隔段設置

3.4 管道穿越與防護

穿越部位	要求
穿墻	加鋼套管，長度≥墻厚，穿墻處防火封堵（耐火極限≥2h）
穿樓板	套管高出樓板/地面50mm，焊縫不得置于套管內
穿變形縫	加設柔性套管，用阻燃材料填塞
管道中心線距梁/柱/樓板-小距離	DN25≥40mm, DN100≥100mm, DN200≥200mm

3.5 管道標識

• 消火栓管：紅色環涂刷

• 噴淋管：綠色環涂刷

• 環圈寬度20mm，間距4m

• 流向箭頭間距≤10m，字體高度≥50mm

---

四、噴頭安裝規范

4.1 噴頭選型原則

場所	推薦噴頭類型	動作溫度
普通商鋪/走廊	下垂型標準噴頭	68℃
商場中庭（凈空＞8m）	大流量ESFR噴頭（K≥200）	68℃
廚房/餐飲區	易熔合金噴頭	93℃/141℃
倉庫貨架區	貨架噴頭	68℃
低溫環境	干式系統/預作用系統	68℃

4.2 布置間距（中危險一級為例）

參數	要求
噴頭距邊墻	≤1.8m，≥0.1m
噴頭間距	1.8～3.6m
噴頭距障礙物	≥0.3m
濺水盤距吊頂	75～150mm（下垂型）
邊墻型噴頭保護寬度	≤3.7m
邊墻型噴頭距墻	≤150mm

4.3 安裝要求

• 噴頭兩翼方向應成排統一

• 走廊單排噴頭兩翼應橫向裝置

• 使用燈叉型專用扳手安裝，填料用聚四氟乙烯帶

• 同一配水支管上裝相同口徑的水幕噴頭

• 商場服裝商鋪噴頭下方0.5m內不得設貨架

---

五、關鍵組件安裝

5.1 報警閥組

項目	要求
安裝高度	距地面1.2m
正面距墻	≥1.2m
兩側距墻	≥0.5m
報警閥后管路	不得安裝其他用水設施
每個報警閥控制噴頭數	濕式≤800只，預作用≤500只
水力警鈴	安裝在公共區域，距地面＞3m

組件安裝順序：延遲器（報警閥與水力警鈴之間）→水力警鈴→壓力開關

5.2 消火栓

項目	允許偏差
閥門中心距地面	1.2m（±20mm）
閥門距箱正面	140mm（±5mm）
閥門距箱后內壁	100mm（±5mm）
栓口方向	朝外
水龍帶連接	14#鉛絲綁扎兩道，每道≥2圈；或卡箍+鉛絲

5.3 水流指示器

• 安裝在報警閥后的配水干管上

• 水流方向與管道一致

• 不得裝在有其他用水設備的管段

• 商場改造中需注意：安裝方向相反或電接點氧化物會導致工作不靈敏

5.4 減壓裝置（高層商場低層流量過大時）

• 減壓孔板：設置在直徑≥50mm的水平管段上，孔口直徑≥管段直徑的50%

• 孔板位置：水流轉彎處下游，距彎管≥2倍管段直徑

• 節流管：長度≥1m，按規范表選用直徑

---

六、系統試壓與沖洗

6.1 試壓要求

試驗類型	試驗壓力	保壓時間	合格標準
強度試驗	1.5倍工作壓力且≥1.4MPa（工作壓力≤1.0MPa時）	—	無變形、無滲漏
嚴密性試驗	設計工作壓力	24h（公寓等重要場所）	壓降符合規范
噴頭密封試驗	3MPa	≥3min	無滲漏、無損傷

商場改造工程建議試驗壓力取2.0倍工作壓力（高于一般標準）。

6.2 管道沖洗

• 沖洗流速：≥3m/s（也有要求≥1.5m/s持續15min）

• 沖洗至出水口水色、透明度與進水口一致

• 開式系統測試前必須沖洗或吹洗，防止噴頭堵塞

• 沖洗前拆除噴頭，沖洗合格后再安裝

6.3 試壓順序

1安裝準備 → 干管安裝 → 報警閥安裝 → 立管安裝
2→ 分層干支管安裝 → 管道試壓 → 管道沖洗
3→ 噴頭短管安裝 → 節流裝置安裝 → 配件/噴頭安裝
4→ 系統通水調試5

---

七、系統調試與驗收

7.1 調試必測項目

測試項目	合格標準
-不利點噴頭工作壓力	≥0.05MPa
末端試水裝置出水壓力	≥0.05MPa
消防泵啟動時間	報警后5min內達到設計流量
報警閥開啟時間	模擬火災信號90s內開啟
水流指示器延遲	≤90s
水力警鈴響度	≥70dB
壓力開關信號反饋	準確傳輸至消防控制中心
主備泵自動切換	≤30s（商場要求≤30秒，一般≤2min）

7.2 驗收資料清單

• 設備出廠合格證、CCCF認證、檢測報告

• 材料進場驗收記錄

• 消防導管/立管/支管預檢記錄

• 管道單項試壓記錄

• 系統試壓記錄（含穩壓數據）

• 隱蔽工程檢查記錄（穿墻/樓板防火封堵影像）

• 管道沖洗記錄

• 通水調試記錄

• 竣工圖紙（含噴頭布置圖、管道走向圖）

• 消防設施檢測報告（第三方CMA認證）

• 電氣檢測報告

7.3 驗收流程

1施工單位自檢 → 監理單位專檢 → 建設單位組織驗收
2→ 消防部門現場檢查 → 10個工作日內出具驗收意見3→ 不合格項15日內整改 → 重新申請驗收4

---

八、商場改造特殊注意事項

8.1 施工協調

• 優先施工順序：先預留預埋→先干管后支管→先吊頂內后公共區域

• 商場營業期間施工需夜間/閉店時段進行

• 管線密集區域采用BIM技術模擬碰撞，避免返工

• 與裝修方聯合放線，預留噴頭定位圖，防止被遮擋

8.2 常見質量通病及對策

問題	原因	對策
噴頭滲漏	封吊頂前未試壓	封吊頂前必須試壓+隱蔽驗收
噴頭不成排	未拉線安裝	安裝時拉通線定位
水流指示器不靈敏	方向裝反/接觸不良	核對水流方向，清理電接點
水泵結合器不能加壓	閥門未開/單向閥裝反/盲板未拆	逐一排查
管道結露損壞吊頂	商場空調區域未保溫	包覆橡塑保溫棉（≥20mm）
水錘效應管破裂	泵啟停沖擊	泵出口裝緩閉止回閥，立管頂設水錘吸納器
噴頭被裝修遮擋	施工未協調	開工前與裝修方確認噴頭位置并標識

8.3 禁止事項

• ? 禁止拆除原有防火墻

• ? 禁止使用木工板做吊頂/墻面（僅允許少量阻燃板做造型）

• ? 禁止私自拆改管道，所有變更須設計出圖

• ? 嚴禁使用未認證材料（防火涂料、噴頭、閥門等）

• ? 報警閥后管路不得接其他用水設備

---

九、后期維護管理

維護項目	周期	內容
消防泵切換測試	每月	主備泵自動切換，記錄運行狀態
末端試水	每季度	測試壓力、水流指示器、報警聯動
噴頭外觀檢查	每月	檢查遮擋、損壞、滲漏
管網沖洗	每年	清除沉淀物，防止堵塞
系統聯動測試	每半年	模擬火災信號，驗證全系統響應
全面檢測	每年	委托第三方CMA認證機構檢測

建議：商場改造后建立智能化監控平臺，在主管道安裝無線壓力傳感器，水流指示器升級為帶通信模塊的智能型，實現管網壓力、設備狀態的實時監測與異常報警。

---

本規范綜合了GB50084、GB50261、GB50974等現行--標準及商場消防改造工程實踐經驗，施工單位須嚴格按圖施工并接受全過程監理，確保系統在火災時1分鐘內可靠啟動，有效保障商場人員安全與財產安全。
