凱德JTY-GDM-GS8010S點型光電感煙火災探測器
時間：2018-10-22 09:20:58 品牌：
![[!--oldtitle--]](/d/file/baojingshebei/2018-10-22/a426c0cb34d1116825587bdc9bbab09c.jpg)
JTY-GDM-GS8010S點型光電感煙火災探測器是采用紅外散射原理結合自主研發的高性能光學迷宮研制而成的智能型探測器，在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由于散射作用，使接收信號增強，當煙塵達到一定濃度時，可輸出報警信號。該探測器配接GS-802S聲音底座，報警時發出聲音報警。本探測器主要具有以下特點：
（1）指示燈：正常：紅色閃亮或不亮，不亮或閃亮以及閃亮周期均可設置；報警：紅色常亮。
（2）地址碼設定：可通過手持編碼器現場設定地址碼。
（3）報警輸出：報警輸出功能可設置為禁止或使能；設置為禁止時，當探測器報警時，輸出端口無報警輸出，設置為使能時可驅動配接的聲音底座和遠程燈。出廠默認為使能狀態。
注意：探測器報警輸出必須設為使能方可驅動聲音底座。
（4）故障自診斷：探測器可自我診斷傳感器以及迷宮臟故障，當報警輸出使能時，可診斷輸出端口短路或斷路故障，并向控制器傳遞故障信號。
（5）靈敏度設置：探測器具備兩級感煙靈敏度，可通過手持編碼器現場設置，出廠默認為2級靈敏度。
（6）靈敏度漂移補償：探測器可對傳感器件因外界環境如灰塵、潮濕、老化等因素引起的長期緩慢變化做出相應的調整補償。
二、JTY-GDM-GS8010S點型光電感煙火災探測器主要技術參數| 型號 | JTY-GDM-GS8010S |
| 工作電壓 | 總線24V(16V~28V) |
| 監視電流 | ≤0.3mA |
| 報警電流 |
≤1.3mA（報警輸出禁止） ≤4.5mA（報警輸出使能） |
| 報警聲音輸出 | 75dB~115dB（正前方3m水平處（A計權）） |
| 測器指示燈 | 正常時閃亮或不亮（可設），報警時常亮 |
| 遠程指示燈 | 正常時不亮，報警時閃亮，周期0.7S |
| 靈敏度范圍 |
1級：0.56~2.8%/ft 2級：2.0~3.99%/ft |
| 兼容的底座 | GS-802S聲音底座 |
| 外形尺寸 | 168.0mm×101.0mm×55.5mm(帶底座) |
| 編碼方式 | 可通過手持編碼器現場設定，占用一個總線編碼點，可在1～252之間任意設定 |
| 工作環境 |
溫度：32℉(0℃)～100℉(37.8℃) 濕度：0~93%，無結露 |
當空間高度為6m～12m時，一個探測器的保護面積，對一般保護場所而言為80m2。空間高度為6m以下時，保護面積為60m2。具體參數應以《火災自動報警系統設計規范》（GB50116）為準。
四、JTY-GDM-GS8010S感煙火災探測器結構特征、安裝與布線JTY-GDM-GS8010S探測器的外形與JTY-GDM-GS8010型點型光電感煙火災探測器相同。

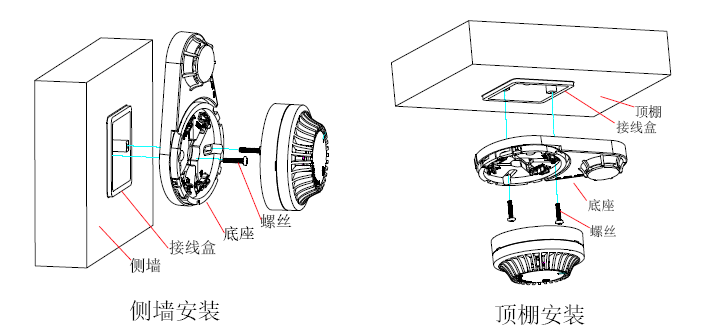

JTY-GDM-GS8010S探測器安裝方式如下圖：

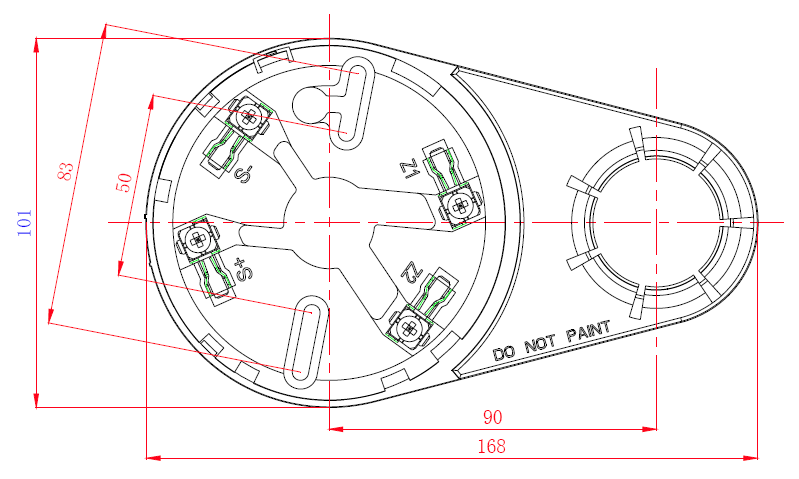

GS-802S底座外形示意圖如下：

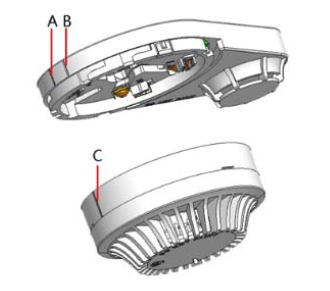

首先將底座根據需求安裝于頂棚或側墻上。將定位底座安裝牢固后，將探測器底部上的對位標識C對準定位底座A處，將探測器順時針旋轉到定位底座B處即可安裝好探測器（標識位置如下圖所示）。
布線要求：均推薦使用截面積1.0mm2~2.1mm2的防火電纜，穿金屬管或阻燃管敷設，但必須符合當?shù)匕惭b規范。建議報警輸出接線采用不同顏色線區分極性。
